Hướng dẫn kiểm tra tủ điện MSB trước khi đóng điện

Tủ điện tổng MSB (Main Distribution Switchboard) là tủ điện phân phối chính đầu vào cho toàn bộ hệ thống điện hạ thế của một công trình. Nó đóng vai trò là "trái tim" kết nối mạng lưới, được lắp đặt ngay sau các trạm biến áp hạ thế và trước các tủ điện phân phối nhánh (DB)

Chức năng chính

Nhận và phân phối điện: Tiếp nhận nguồn từ máy biến áp hoặc máy phát dự phòng. Sau đó điều phối dòng điện đến các khu vực tiêu thụ.
Bảo vệ hệ thống: Tự động ngắt điện khi xảy ra sự cố sụt áp, quá áp, mất pha hoặc ngắn mạch.
Chuyển mạch tự động (ATS): Tự động chuyển đổi sang nguồn máy phát khi điện lưới gặp sự cố.
Đo lường và giám sát: Theo dõi liên tục các thông số kỹ thuật như dòng điện, điện áp và công suất.

Cấu tạo cơ bản

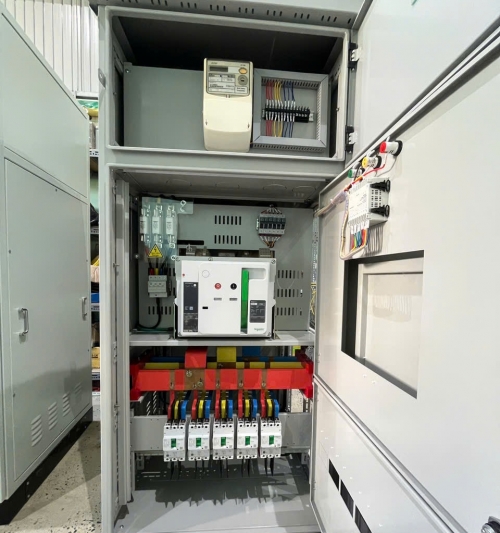

Tủ MSB được thiết kế theo dạng các khối modul ghép lại với nhau bằng thép mạ kẽm sơn tĩnh điện. Bên trong tủ thường chia thành các ngăn riêng biệt:

Ngăn lộ vào (Incomer): Chứa thiết bị đóng cắt chính như máy cắt không khí ACB hoặc MCCB tải lớn.
Ngăn phân phối (Outgoer): Chứa các Aptomat (MCCB/MCB) để cấp điện cho các tủ nhánh.
Ngăn tụ bù (Capacitor): Hệ thống tụ bù công suất phản kháng giúp tiết kiệm điện năng.
Hệ thống thanh cái đồng (Busbar): Dùng để dẫn động và liên kết các thiết bị

Thông số kỹ thuật thông dụng

Điện áp định mức: Thường là 380V - 420V AC, tần số 50/60Hz.
Dòng điện định mức: Dao động lớn tùy quy mô công trình, từ 600A đến 6300A.
Cấp bảo vệ (IP): Đạt tiêu chuẩn từ IP42, IP54 đến IP55 tùy môi trường lắp đặt.

Ứng dụng thực tế

Tủ điện tổng MSB là thiết bị bắt buộc phải có tại các công trình lớn như nhà xưởng công nghiệp, tòa nhà chung cư, trung tâm thương mại, trường học, bệnh viện và sân bay.

Lưu ý trước khi vận hành tủ MSB

Trước khi đóng điện vận hành cho tủ MSB hoặc đóng điện sau khi xử lý sự cố cần đo cách điện, đảm bảo hệ số điện trở > 5MΩ mới đủ điều kiện đóng điện. Trình tự đóng điện lần lượt từ đầu vào đến đầu ra. Không được phép khi máy biến áp không tải, tiến hành đóng các cấp tụ bù bằng tay.
