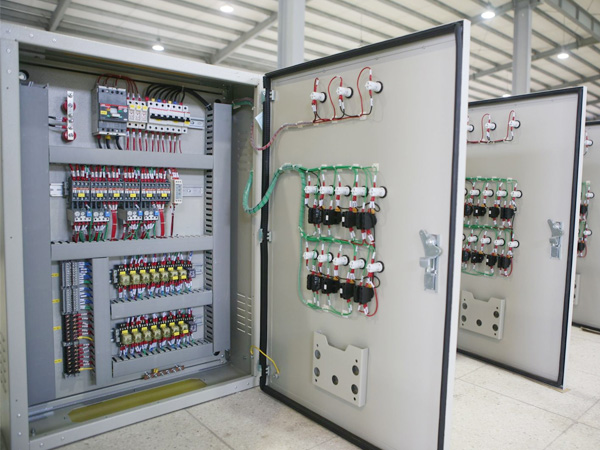

Tủ điện công nghiệp có vai trò quan trọng trong việc vận hành hệ thống điện hoặc hệ thống máy móc trong nhà máy. Việc thiết kế, lắp đặt tủ điện Quảng Nam đạt tiêu chuẩn chất lượng, an toàn góp phần vào sự an toàn và ổn của hệ thống điện và dây chuyền máy móc.
Các bước thiết kế lắp đặt tủ điện công nghiệp gồm các giai đoạn:
1. Lập bảng sơ đồ khối của phần điện cần lắp đặt (nếu đã có sơ đồ thiết kế mạch)
2. Khảo giá thị trường các vật liệu cần mua ,khi đã có các vật tư theo yêu cầu của sơ đồ khối, dùng kích thước thực tết của các vật tư này để xem sắp đặt các vị trí nào trên bảng hợp lý nhất
3. Các vật liệu phụ trong lắp đặt đặt trong tủ điện công nghiệp.
4. Lắp các cơ phận lên bảng
5. Sau khi lắp xong, thử độ an toàn cách điện của bảng tủ với các cơ phận lắp trên bảng thử trước bằng điện lưới nối tiếp với 1 bóng đèn tròn 300W, xem sự hoạt động của các cơ phận có đúng với quy trình thiết kế hay không. Sửa các chỗ sai, nếu có.
6. Thử lại 1 lần với tải nhỏ, sau đó ráp bảng các cơ phận vào tủ.
7. Làm khung chân tủ lắp đặt tủ vào vị trí, kéo dây điện từ các động cơ vào tủ, kéo điện lưới.
8. Thử lại phần dây nối đất, an toàn về điện
Cần chú ý:
Vẽ sơ đồ khối là liên quan đến phần bố trí các thiết bị trong tủ, phân làm 3 phần: Mạch công suất, mạch điều khiển và mạch tự động.
Về mặt an toàn thì 1 tủ điện cần bố trí sao cho thích hợp với hướng điện lưới vào và hướng điện ra các thiết bị sử dụng .
Phần cơ khí của tủ điện công nghiệp đôi khi cần có sự kín nước nếu máy hoạt động trong môi trường có nhiều sự ẩm ướt các thiết bị trong tủ điện: tối thiểu phải có 1 aptomát chính và nút tắt, đầu gạt đóng điện của aptomat ló ra bên ngoài tủ. Lý do để có thể cô lập hoàn toàn đường dây điện lưới vào tủ khi cần thiết.
Vị trí áp tomát này bố trí ngay nơi các dây điện lưới tiếp cận . Một nút nhấn tắt khẩn cấp các động cơ là cần thiết. Vị trí các vật liệu, nếu nhiều, có thể phân thành từng vùng riêng cho mỗi chức năng vân hành.
Từ trên xuống các thiết bị tiếp theo, như các KĐT lớn trên 1 hàng ngang, các biến tần.Các cây Domino thường đặt ở hàng ngang dưới cùng hoặc đặt hàng dọc bên trong tủ.
Phía dưới tủ điện công nghiệp thường là những lỗ trống hình tròn 1 dây 3 pha và dây trung tính vào, 1 cho các dây ra chạy các động cơ, 1 cho bó dây tới hộp gắn nút bấm điều khiển (nếu có.) Ráp dây tới phần nào, cài vòng số thứ tự dây cho phần đó ngay, thường thì ráp dây phần điều khiển trước (dây nhỏ), sau mới qua ráp dây phần công suất (dây to), nếu có thể dùng điện thử luôn từng phần đã ráp dây xong. Khung đặt tủ điện công nghiệp nếu dùng, cần thiết kế sao cho cân bằng, vững chắc khi đặt tủ vào.
Lần đầu tiên cần thử cho các động cơ liên quan chạy không tải để xác định chiều quay cho đúng. thử các nút chức năng vận hành trong khoảng 10 phút. Thử các công tắc hành trình và tác dụng hiệu quả của nó ,sau đó mới cho máy vận hành có tải.
