Lắp đặt tủ điện công nghiệp Quảng Ngãi cần ghi nhớ điều gì?

Để đảm bảo an toàn, cần lắp đặt tủ điện công nghiệp Quảng Ngãi đúng cách. Trong quá trình lắp đặt, cần lưu ý những điều sau.

Những lưu ý quan trọng khi lắp đặt tủ điện công nghiệp

Vẽ sơ đồ khối là liên quan đến phần bố trí các thiết bị trong tủ, phân làm 3 phần: Mạch công suất, mạch điều khiển và mạch tự động.

Về mặt an toàn thì 1 tủ điện cần bố trí sao cho thích hợp với hướng điện lưới vào và hướng điện ra các thiết bị sử dụng (phần nhiều điện 3 pha và động cơ tải, như vậy cần quan sát vị trí các máy, vị trí điện lưới, vị trí công nhân sử dụng, vận hành máy để hình thành 1 vị trí lắp đặt hợp lý và an toàn.

Phần cơ khí của tủ điện công nghiệp đôi khi cần có sự kín nước nếu máy hoạt động trong môi trường có nhiều sự ẩm ướt các thiết bị trong tủ điện: tối thiểu phải có 1 aptomat chính và nút tắt, đầu gạt đóng điện của aptomat ló ra bên ngoài tủ. Lý do để có thể cô lập hoàn toàn đường dây điện lưới vào tủ khi cần thiết. Cường độ cắt tự động có thể chọn tương đương với tổng các tải phụ bên dưới cho đến lớn hơn gấp 3 lần.

Cũng cần bố trí thêm một ổ cắm điện 220V trong tủ điện công nghiệp, để khi bảo dưỡng tủ, dùng đèn cho sáng, dễ làm. Vị trí áp tomát này bố trí ngay nơi các dây điện lưới tiếp cận (thường đặt ở góc trên, bên trái, đôi khi bên phải). Một nút nhấn tắt khẩn cấp các động cơ là cần thiết. Vị trí các vật liệu, nếu nhiều, có thể phân thành từng vùng riêng cho mỗi chức năng vân hành.

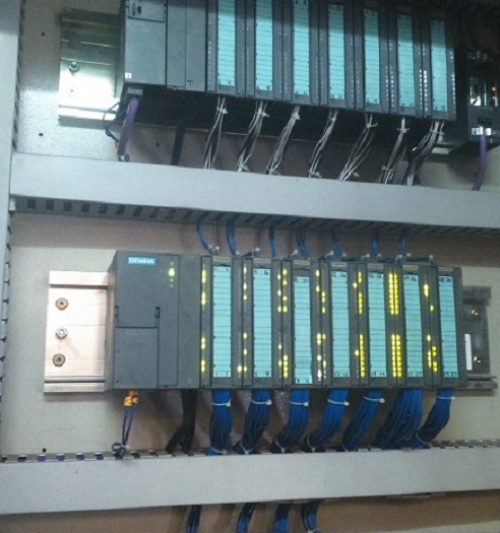

Từ trên xuống các thiết bị tiếp theo, như các KĐT lớn trên 1 hàng ngang, các biến tần (nếu có, thường đặt ở vị trì gần các KĐT liên quan Các KĐT nhỏ trên 1 hàng ngang, các relay trung gian, các timer cũng trên 1 hàng ngang. Giữa các hàng KĐT là các máng nhựa đi dây các dây điều khiển. Các cây Domino thường đặt ở hàng ngang dưới cùng hoặc đặt hàng dọc bên trong tủ.

Phía dưới tủ điện công nghiệp thường là những lỗ trống hình tròn 1 dây 3 pha và dây trung tính vào, 1 cho các dây ra chạy các động cơ, 1 cho bó dây tới hộp gắn nút bấm điều khiển (nếu có.) Ráp dây tới phần nào, cài vòng số thứ tự dây cho phần đó ngay, thường thì ráp dây phần điều khiển trước (dây nhỏ), sau mới qua ráp dây phần công suất (dây to), nếu có thể dùng điện thử luôn từng phần đã ráp dây xong. Khung đặt tủ điện nếu dùng, cần thiết kế sao cho cân bằng, vững chắc khi đặt tủ vào, phải có sự hàn chắc các tiếp điểm với dây nối đất vào tủ.

Kiểm tra dây nối đất của tủ điện công nghiệp bằng cách dùng 1 bóng đèn sợi tim 300w: 1 đầu vào pha nguồn điện lưới 220V, đầu còn lại cho chạm vào vỏ tủ, bóng đèn phải sáng thì tủ mới an toàn về điện và có thể sử dụng. Lần đầu tiên cần thử cho các động cơ liên quan chạy không tải để xác định chiều quay cho đúng. thử các nút chức năng vận hành trong khoảng 10 phút. Thử các công tắc hành trình và tác dụng hiệu quả của nó Sau đó mới cho máy vận hành có tải.

lắp đặt tủ điện công nghiệp Quảng Ngãi theo yêu cầu đúng kỹ thuật ở đâu?

C.D.E có đội ngũ kỹ sư giàu kinh nghiệm, nhiệt huyết chuyên về mảng lắp đặt, thi công tủ bảng điện công nghiệp, tư vấn tận tình chu đáo. Các sản phẩm về tủ điện công nghiệp, thiết bị, phụ kiện bên trong đều có chứng nhận xuất xưởng, chất lượng, hóa đơn đầy đủ khi khách hàng yêu cầu. Cam kết lắp đặt tủ điện công nghiệp Quảng Ngãi chất lượng cao, giá rẻ, bảo hành có trách nhiệm.

Cam kết khi lắp đặt Tủ điện công nghiệp tại C.D.E:

• Sản phẩm, linh kiện chính hãng, chất lượng
• Thiết kế, Lắp đặt nhanh chóng theo yêu cầu
• Quy trình lắp đặt rõ ràng theo tiến độ
• Hợp đồng chi tiết giữa 2 bên
• Giá bán tốt nhất
• Chế độ bảo hành 12 tháng
• Tư vấn lựa chọn, hỗ trợ vận chuyển, lắp đặt và bảo trì tận nơi cho khách hàng
