Trong cấu trúc cơ điện của mọi công trình quy mô lớn, việc quản lý và phân phối nguồn năng lượng đầu vào luôn đòi hỏi một hệ thống trung tâm cực kỳ vững chãi và chính xác. Đó chính là lý do tủ điện tổng MSB (Main Switchboard) được xem như "trạm đầu não" xung yếu nhất của toàn bộ hệ thống điện hạ thế. Hiểu rõ cấu tạo, tiêu chuẩn kỹ thuật và nguyên lý hoạt động của dòng tủ này không chỉ giúp đảm bảo an toàn vận hành mà còn là chìa khóa để tối ưu hóa chi phí đầu tư.

Định nghĩa và vai trò của tủ MSB trong việc phân phối điện năng

Tủ điện tổng MSB là viết tắt của Main Switchboard – loại tủ điện đầu vào phân phối chính cho toàn bộ mạng lưới hạ thế của một công trình. Trong sơ đồ cây phân phối điện công nghiệp, tủ MSB đóng vai trò là trạm trung gian quan trọng nhất:

• Hạ thế nguồn điện: Tủ tiếp nhận nguồn năng lượng dòng điện lớn trực tiếp từ hạ thế của trạm biến áp phân phối quốc gia hoặc nguồn từ máy phát điện dự phòng.
• Điều phối năng lượng: Từ trung tâm này, dòng điện được tính toán, chia nhỏ thành các nhánh mạch phụ tải thấp hơn để dẫn tới các tủ điện phân phối DB (Distribution Board), tủ điện điều khiển tầng, hoặc các hệ thống máy móc sản xuất.
• Bảo vệ trung tâm: Tủ đóng vai trò bảo vệ toàn diện, ngăn ngừa các sự cố lan truyền ngược từ phụ tải lên máy biến áp đầu nguồn.

Tầm quan trọng của tủ MSB đạt chuẩn đối với an toàn hệ thống điện tòa nhà/nhà máy

Tại các siêu dự án như tổ hợp chung cư cao tầng, bệnh viện quốc tế hay nhà máy công nghiệp nặng, công suất tiêu thụ điện là vô cùng khổng lồ. Nếu xảy ra sự cố chập mạch tại một nhánh phụ tải, dòng điện ngắn mạch sinh ra có thể đạt tới hàng chục Kilo-Ampe (kA) trong tích tắc.

Nếu hệ thống tủ điện tổng MSB không đạt chuẩn, không có khả năng chịu đựng dòng ngắn mạch cao, toàn bộ vỏ tủ và các thiết bị đóng cắt sẽ bị phá hủy do áp lực cơ học và nhiệt lượng cực đại. Ngược lại, một tủ MSB sản xuất theo chuẩn quốc tế khắt khe sẽ chịu đựng được dòng ngắn mạch này, cô lập vùng sự cố ngay lập tức, bảo vệ hạ tầng thiết bị đắt tiền phía sau và ngăn chặn nguy cơ cháy nổ diện rộng, giữ cho dòng năng lượng của các khu vực khác không bị gián đoạn.

Phân tích chi tiết nguyên lý hoạt động của tủ điện tổng MSB

Mọi module và khí cụ điện bên trong một hệ thống tủ điện tổng MSB chuẩn quốc tế đều phối hợp nhịp nhàng theo một chu trình logic khép kín để thực hiện ba nhiệm vụ: Tiếp nhận - Bảo vệ - Phân phối.

Cơ chế tiếp nhận và quản lý nguồn điện đầu vào (Incomer)

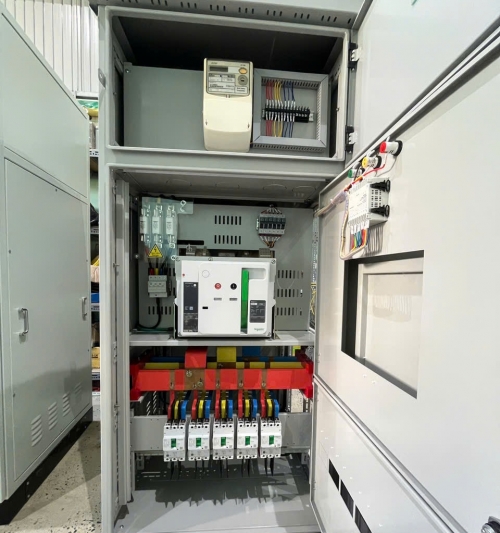

Nguyên lý hoạt động của tủ điện tổng MSB bắt đầu từ khoang đầu vào, hay còn gọi là khoang Incomer. Tại đây, nguồn điện từ máy biến áp được đấu nối trực tiếp vào hệ thống thiết bị đóng cắt chính.

• Sử dụng Máy cắt không khí (ACB): Đối với hệ thống điện có dải dòng tải lớn (thường từ 800A trở lên đến 6300A), khoang Incomer bắt buộc phải sử dụng ACB làm thiết bị đóng cắt chủ lực. ACB sở hữu buồng dập hồ quang bằng không khí tự nhiên, cơ chế lò xo nạp sẵn lực giúp việc đóng ngắt các dòng tải siêu lớn diễn ra dứt khoát, an toàn.
• Sử dụng Aptomat khối (MCCB): Đối với các dự án có quy mô vừa và dòng tải đầu vào nhỏ hơn (dưới 800A), MCCB đúc khối công suất lớn sẽ được lựa chọn để tối ưu hóa không gian và chi phí đầu tư mà vẫn đảm bảo cơ chế đóng cắt đầu nguồn nhịp nhàng.

Nguyên lý bảo vệ quá tải và ngắn mạch bằng thiết bị đóng cắt đạt chuẩn

Khi dòng điện đã đi qua thiết bị đầu vào (Incomer) và phân phối lên hệ thống thanh cái đồng chính, các thiết bị đóng cắt nhánh (Outcoming) sẽ chịu trách nhiệm phân phối dòng điện đến từng khu vực nhỏ hơn. Nguyên lý hoạt động bảo vệ của hệ thống được vận hành như sau:

• Bảo vệ quá tải: Khi dòng điện tiêu thụ của các thiết bị phụ tải vượt quá dòng định mức của thiết bị bảo vệ trong một khoảng thời gian nhất định, thanh lưỡng kim bên trong thiết bị đóng cắt sẽ bị uốn cong do nhiệt lượng, hoặc bộ dòng điện điện tử (Trip Unit) sẽ phát hiện và kích hoạt cơ chế ngắt mạch vật lý (Trip), bảo vệ dây cáp không bị nóng chảy.
• Bảo vệ ngắn mạch: Khi xảy ra sự cố chập pha, dòng điện tăng lên đột biến trong vài mili-giây. Lúc này, cuộn dây điện từ hoặc vi xử lý thông minh bên trong thiết bị đóng cắt sẽ sinh ra lực từ trường cực lớn, đẩy tiếp điểm động tách rời khỏi tiếp điểm tĩnh ngay lập tức để cách ly hoàn toàn vùng hư hỏng ra khỏi hệ thống chính.

Chế độ chuyển mạch tự động (ATS) và bù công suất phản kháng tích hợp

Để nâng cao tính linh hoạt cho hệ thống điện hạ thế, tủ điện tổng MSB cao cấp hiện nay thường được tích hợp sẵn hai hệ thống thông minh:

• Cơ chế nguồn dự phòng (ATS): Tủ MSB phối hợp với bộ chuyển nguồn tự động ATS. Khi lưới điện chính mất nguồn, bộ điều khiển sẽ phát lệnh đề nổ máy phát điện dự phòng, ngắt ACB nguồn lưới và đóng ACB nguồn máy phát để cấp điện lại cho công trình chỉ trong vài giây.
• Hệ thống bù công suất phản kháng: Tủ tích hợp các bộ tụ bù công suất kết hợp bộ điều khiển tự động (PFR). Hệ thống liên tục đo lường hệ số công suất cosϕ của lưới điện. Nếu hệ số này sụt giảm dưới mức quy định (thường là dưới 0.9), bộ điều khiển sẽ tự động đóng/ngắt các cấp tụ bù để đưa hệ số cosϕ về mức tối ưu, giúp giảm tổn thất điện năng và tránh bị phạt tiền điện vô công từ ngành điện lực.

Tiêu chuẩn kỹ thuật thượng tầng quyết định chất lượng tủ MSB

Đối với các kỹ sư thầu dự án và các đơn vị tư vấn giám sát, chất lượng của một hệ thống tủ tổng không được đánh giá bằng cảm quan mà phải dựa trên những chứng chỉ quốc tế độc lập cao cấp nhất.

Chứng nhận ASTA Fullrange – Bảo chứng vàng cho khả năng chịu đựng dòng ngắn mạch

Trong phân khúc công nghiệp điện nặng, chứng nhận ASTA Fullrange (Full Type Test) là thước đo danh giá và khắt khe nhất toàn cầu để định đoạt năng lực của một nhà sản xuất tủ điện.

Ý nghĩa của chứng chỉ này trong nguyên lý hoạt động của tủ điện là vô cùng lớn: Sản phẩm mẫu đã được đem đi thử nghiệm phá hủy thực tế tại các phòng thí nghiệm độc lập uy tín thế giới, vượt qua xuất sắc các bài kiểm tra khắc nghiệt về khả năng chịu đựng dòng ngắn mạch lớn nhất, độ tăng nhiệt giới hạn an toàn của vật liệu cách điện.

Sản xuất và lắp ráp theo tiêu chuẩn quốc tế IEC 61439-2

Tất cả các sản phẩm tủ điện tổng MSB đều được sản xuất, lắp ráp nghiêm ngặt theo tiêu chuẩn IEC 61439-2: Edition 3.0 mới nhất. Sự khác biệt giữa tủ điện đạt tiêu chuẩn IEC và tủ điện gia công thông thường nằm ở tính đồng bộ hệ thống:

• Tủ điện gia công thông thường: Thường lắp đặt theo kinh nghiệm cảm tính, không có sự tính toán kỹ lưỡng về khoảng cách phóng điện, dễ dẫn đến hiện tượng hồ quang lan truyền gây cháy nổ phá hủy tủ.
• Tủ điện đạt chuẩn IEC 61439-2: Mọi khoảng hở an toàn, kết cấu cơ khí, độ dày lớp sơn cách điện và phương án thông gió làm mát đều được lập trình và thử nghiệm nghiêm ngặt. Điều này đảm bảo toàn bộ hệ thống hoạt động đúng nguyên lý thiết kế, đạt độ bền bỉ cao nhất trong suốt vòng đời vận hành.

Cấu tạo cơ khí chính xác – Nền tảng cho sự vận hành ổn định

Một thiết kế mạch điện hoàn hảo chỉ có thể phát huy tối đa tác dụng khi được đặt trên một nền tảng cơ khí chính xác cao.

Công nghệ gia công Busbar CNC và cắt Laser Fiber

Để đảm bảo khả năng dẫn điện tốt nhất và tối ưu hóa nguyên lý hoạt động của mạch động lực, hệ thống thanh cái đồng (Busbar) bên trong tủ MSB phải được chế tạo vô cùng chuẩn xác.

Thiết kế vỏ tủ điện đa dạng Form 1, 2, 3, 4 đáp ứng mọi yêu cầu dự án

Tùy theo yêu cầu đặc thù của từng công trình và mức độ an toàn mong muốn, vỏ tủ điện tổng MSB được chế tạo có khả năng đáp ứng trọn vẹn các cấu trúc phân chia ngăn nội bộ (Form) từ Form 1 đến Form 4:

• Form 1 & Form 2: Thường áp dụng cho các tủ có công suất vừa và nhỏ trong môi trường kỹ thuật ít biến động.
• Form 3 & Form 4 (4a/4b): Đây là cấp độ bảo vệ tối cao thường dành riêng cho các dự án lớn. Toàn bộ các thiết bị đóng cắt, hệ thống thanh cái và từng đầu cáp ra của mỗi mạch đều được cô lập tuyệt đối trong các ngăn module bằng kim loại riêng biệt. Thiết kế này giúp kỹ sư có thể kiểm tra, bảo trì một ngăn tủ bất kỳ khi hệ thống đang vận hành mà không lo sợ rủi ro chạm chập hay phóng điện hồ quang nguy hiểm.
