Tủ điện công nghiệp đóng vai trò xương sống trong việc điều khiển, bảo vệ, và phân phối điện năng cho các hệ thống công nghiệp. Bài viết này sẽ cung cấp một cái nhìn toàn diện, từ khái niệm cơ bản, cấu tạo chi tiết, các loại phổ biến, đến hướng dẫn lựa chọn. Khám phá ngay để lựa chọn giải pháp tối ưu cho doanh nghiệp!

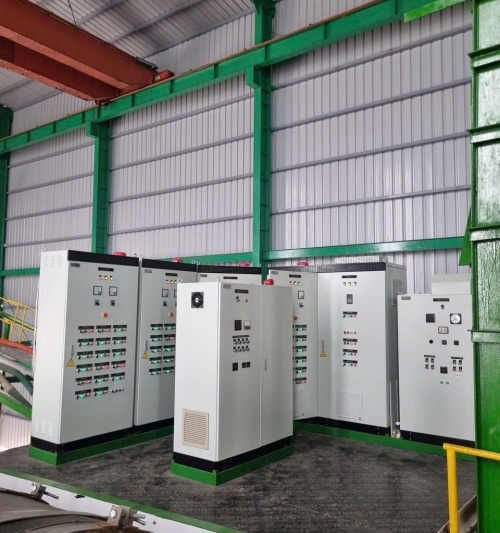

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp (Industrial Electrical Cabinet) là một cấu trúc dạng hộp, thường được làm bằng kim loại (thép hoặc inox), được sử dụng để chứa đựng, bảo vệ và tổ chức các thiết bị điện và mạch điều khiển.

Nó được lắp đặt tại các khu vực sản xuất, công trình xây dựng, hoặc các cơ sở hạ tầng lớn, nơi có nhu cầu sử dụng và phân phối điện năng với công suất lớn.

Chức năng và vai trò trong hệ thống điện

Tủ điện công nghiệp đảm nhiệm nhiều vai trò thiết yếu, bao gồm:

• Phân phối điện năng: Nhận nguồn điện từ trạm biến áp (hoặc nguồn chính) và phân chia đến các mạch nhánh, thiết bị tiêu thụ (động cơ, máy móc, hệ thống chiếu sáng).
• Bảo vệ hệ thống: Bảo vệ mạch điện và thiết bị khỏi các sự cố nguy hiểm như: ngắn mạch, quá tải, quá áp, rò rỉ điện, giúp ngăn ngừa hư hỏng và hỏa hoạn.
• Điều khiển và vận hành: Chứa các thiết bị điều khiển (PLC, relay, contactor) để tự động hóa hoặc cho phép người vận hành khởi động, dừng, hoặc điều chỉnh các thiết bị công nghiệp theo yêu cầu.
• Đo lường và giám sát: Trang bị đồng hồ, đèn báo, hoặc màn hình HMI/SCADA để đo lường các thông số điện (Ampe, Volt, tần số, công suất) và giám sát trạng thái hoạt động của hệ thống.

Tủ điện công nghiệp gồm những gì?

Tủ điện công nghiệp là sự kết hợp của hai thành phần chính:

• Vỏ tủ: Lớp vỏ bảo vệ bên ngoài, quyết định kích thước, cấp độ bảo vệ (IP), và khả năng chịu đựng môi trường.
• Thiết bị điện: Các linh kiện và khí cụ điện bên trong, thực hiện các chức năng phân phối, bảo vệ và điều khiển.

Cấu tạo tủ điện công nghiệp

Tủ điện được cấu tạo từ các bộ phận chính sau, hoạt động đồng bộ để tạo nên một hệ thống hoàn chỉnh:

Vỏ tủ điện công nghiệp (kích thước – vật liệu – cấp bảo vệ IP)

Vỏ tủ là thành phần quan trọng nhất, đóng vai trò như một “áo giáp” bảo vệ các thiết bị điện tử nhạy cảm.

• Vật liệu: Phổ biến nhất là Thép tấm sơn tĩnh điện (giá thành hợp lý, độ bền cơ học cao) và Inox (chống gỉ sét, chống ăn mòn hóa chất, thường dùng cho môi trường ẩm ướt hoặc thực phẩm).
• Kích thước: Rất đa dạng, từ tủ nhỏ treo tường (cao x rộng: 400x300mm) đến các tủ đứng lớn (cao 2200mm, rộng 1000mm) tùy thuộc vào số lượng thiết bị cần lắp đặt.
• Cấp bảo vệ IP (Ingress Protection): Tiêu chuẩn quốc tế (IEC) đánh giá khả năng chống lại sự xâm nhập của vật thể rắn (bụi) và chất lỏng (nước).
• IP20: Thường dùng trong nhà, môi trường khô ráo.
• IP43: Chống vật thể rắn lớn, chống nước phun nhẹ.
• IP54/IP55: Chống bụi hoàn toàn, chống tia nước/nước áp suất nhẹ (phù hợp lắp đặt trong nhà xưởng).
• IP65/IP66: Chống bụi hoàn toàn, chống nước áp suất cao (rất quan trọng cho tủ điện ngoài trời).

Các thiết bị bên trong tủ

Các thiết bị này được sắp xếp khoa học trên các thanh rail DIN và kết nối bằng thanh cái, dây dẫn.

• Khí cụ điện (CB, MCCB, contactor…):
• CB/MCB (Circuit Breaker): Aptomat tép, dùng bảo vệ quá tải, ngắn mạch cho mạch có dòng điện nhỏ.
• MCCB (Moulded Case Circuit Breaker): Aptomat khối, dùng làm cầu dao tổng, bảo vệ mạch có dòng điện lớn.
• Contactor (Khởi động từ): Thiết bị đóng cắt chịu tải lớn, dùng để điều khiển động cơ từ xa.
• Rơ le nhiệt (Thermal Relay): Bảo vệ động cơ khỏi quá tải kéo dài.

Thanh cái – dây dẫn:

• Thanh cái (Busbar): Thanh dẫn điện chính bằng đồng hoặc nhôm, có tác dụng dẫn và phân phối dòng điện lớn trong tủ.
• Dây dẫn: Dùng để đấu nối các thiết bị phụ tải.

Thiết bị điều khiển – PLC – relay:

• PLC (Programmable Logic Controller): Bộ điều khiển logic khả trình, là “bộ não” của tủ, thực hiện các chương trình tự động hóa phức tạp.
• Relay trung gian/thời gian: Dùng trong các mạch điều khiển đơn giản hoặc thực hiện các tác vụ trễ thời gian.
• Biến tần (Inverter/VFD): Điều chỉnh tốc độ động cơ AC, giúp tiết kiệm điện và kiểm soát chính xác tốc độ dây chuyền.

Thiết bị làm mát (quạt, điều hòa tủ…):

• Quạt thông gió: Giúp lưu thông không khí, đẩy khí nóng ra ngoài.
• Điều hòa/Bộ trao đổi nhiệt (Heat Exchanger): Dùng cho các tủ có mật độ thiết bị cao, sinh nhiệt lớn, hoặc lắp đặt trong môi trường nhiệt độ cao (giúp duy trì nhiệt độ ổn định, bảo vệ tuổi thọ linh kiện).

Phụ kiện tủ điện

Các phụ kiện giúp tủ điện hoạt động ổn định và thuận tiện cho vận hành/bảo trì:

• Bản lề – khóa tủ: Đảm bảo cửa tủ đóng khít, chống bụi, chống nước và bảo vệ an toàn.
• Đèn tủ – quạt tủ: Đèn phục vụ công tác bảo trì; quạt phục vụ làm mát.
• Chân tủ – thanh treo – rail DIN: Chân tủ giúp cố định tủ đứng; rail DIN là thanh kim loại tiêu chuẩn dùng để gá lắp các thiết bị điều khiển (CB, contactor, relay).

Ứng dụng của tủ điện công nghiệp

Tủ điện công nghiệp là một phần không thể thiếu trong mọi hệ thống sử dụng điện năng quy mô lớn:

• Nhà máy sản xuất: Điều khiển dây chuyền, máy bơm, máy nén, quạt công nghiệp, lò nung, và các hệ thống tự động hóa.
• Công trình xây dựng – công trường: Tủ phân phối điện tổng, tủ ổ cắm công trường (tủ tạm).
• Tòa nhà – trung tâm thương mại: Tủ điện phân phối tổng MSB, tủ phân phối tầng DB, tủ ATS cho thang máy và chiếu sáng khẩn cấp.
• Trạm bơm – hệ thống HVAC: Tủ điều khiển bơm nước sinh hoạt, bơm phòng cháy chữa cháy, và tủ điều khiển hệ thống thông gió, điều hòa không khí.
• Dây chuyền tự động hóa: Chứa PLC, biến tần, Servo Drive để điều khiển các robot, máy móc chính xác.

Quy trình lắp đặt – thi công – đấu nối

Quy trình lắp đặt chuẩn giúp đảm bảo tủ điện vận hành an toàn, bền bỉ và dễ bảo trì.

Quy trình lắp đặt tủ điện đúng chuẩn

• Chuẩn bị: Kiểm tra bản vẽ, vật tư, dụng cụ, và khu vực lắp đặt.
• Gia công vỏ tủ: Lắp đặt rail DIN, máng cáp, lỗ thông gió, chân tủ.
• Lắp thiết bị: Cố định các thiết bị (CB, Contactor, PLC) lên rail DIN/tấm panel theo sơ đồ bố trí.
• Đấu nối dây (Wiring): Thực hiện đấu nối mạch động lực và mạch điều khiển theo sơ đồ đấu nối. Dây phải được đánh số, đi gọn gàng trong máng cáp.
• Kiểm tra & Thử nghiệm: Kiểm tra độ chắc chắn của mối nối, đo thông mạch, thử nghiệm cách điện, và thử nghiệm chạy không tải.
• Cố định tại công trình: Lắp đặt tủ vào vị trí (treo tường hoặc đặt sàn), đấu nối dây cáp nguồn vào/ra.

Cách đấu tủ điện 1 pha – 3 pha

• Tủ điện 1 pha: Mạch đấu nối đơn giản, sử dụng 1 dây pha (L) và 1 dây trung tính (N).
• Tủ điện 3 pha: Mạch động lực sử dụng 3 dây pha (L1, L2, L3) và có thể thêm dây trung tính (N) và dây tiếp địa (PE). Việc đấu nối 3 pha phải đảm bảo cân bằng tải giữa các pha.

Lỗi thường gặp khi đấu nối tủ

• Mối nối lỏng lẻo: Dẫn đến phát nhiệt, cháy nổ, hoặc sụt áp.
• Sai thứ tự pha: Gây hỏng hóc động cơ (quay ngược chiều).
• Lỗi nhầm lẫn dây điều khiển/động lực: Gây hư hỏng mạch điều khiển.
• Thiếu tiếp địa: Không đảm bảo an toàn cho người vận hành.

Hướng dẫn bảo trì – vệ sinh – kiểm tra định kỳ

Bảo trì định kỳ giúp kéo dài tuổi thọ và giảm rủi ro sự cố:

• Kiểm tra nhiệt độ: Theo dõi nhiệt độ bên trong tủ.
• Vệ sinh: Hút bụi, lau chùi bên trong tủ (phải ngắt nguồn trước khi vệ sinh).
• Siết chặt ốc vít: Siết lại các đầu cốt (terminal), đặc biệt là tại thanh cái và Contactor, vì chúng có thể lỏng ra do rung động và giãn nở nhiệt.
• Đo đạc: Đo cách điện, dòng tải, và điện áp.
• Kiểm tra các thiết bị bảo vệ: Thử nghiệm hoạt động của CB và Rơ le nhiệt.

Cách lựa chọn tủ điện công nghiệp phù hợp

Để đảm bảo an toàn, hiệu quả và chi phí tối ưu, việc lựa chọn tủ điện cần được cân nhắc kỹ lưỡng.

Chọn theo tải điện – mục đích sử dụng

• Phân phối tổng: Chọn tủ MSB, sử dụng ACB (Air Circuit Breaker) hoặc MCCB có dòng cắt cao.
• Điều khiển động cơ: Chọn tủ điều khiển, cần có Contactor, Rơ le nhiệt, và có thể là Biến tần nếu cần điều chỉnh tốc độ.
• Bảo vệ liên tục: Chọn tủ ATS nếu nguồn điện không được phép gián đoạn (ví dụ: bệnh viện, data center).

Chọn theo tiêu chuẩn IP – môi trường vận hành

Lưu ý khi mua tủ điện công nghiệp

• Yêu cầu giấy tờ (CO/CQ): Đảm bảo thiết bị điện là hàng chính hãng.
• Kiểm tra thử nghiệm (Test Report): Yêu cầu nhà sản xuất cung cấp báo cáo thử nghiệm độ bền, khả năng chịu quá tải trước khi nghiệm thu.
• Đánh giá tay nghề đơn vị lắp đặt: Đơn vị thi công phải có kinh nghiệm và đội ngũ kỹ sư có chuyên môn cao.
