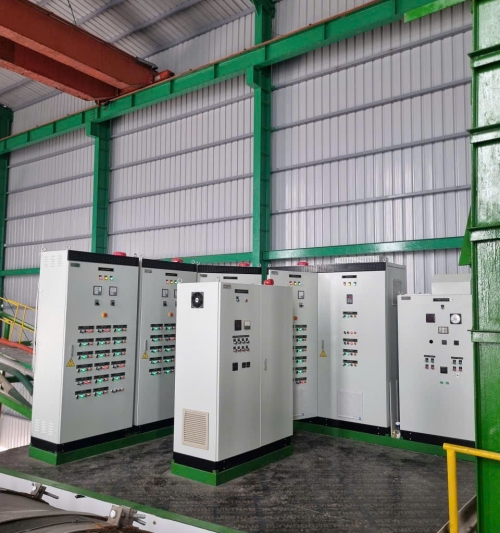

Tủ điện công nghiệp là một hệ thống khép kín được thiết kế dạng tủ (hộp), bên trong lắp đặt các thiết bị, khí cụ điện để thực hiện chức năng phân phối điện, điều khiển máy móc và bảo vệ hệ thống điện trong các môi trường có tải công suất lớn như nhà máy, xưởng sản xuất, tòa nhà hoặc khu đô thị.

Cấu tạo cơ bản của tủ điện công nghiệp

Một tủ điện hoàn chỉnh bao gồm hai phần chính: vỏ tủ và thiết bị điện bên trong.

• Vỏ tủ điện: Thường làm bằng tôn sơn tĩnh điện hoặc thép không gỉ (inox), có độ dày từ 1.2mm – 2.5mm để bảo vệ thiết bị bên trong khỏi va đập, bụi bẩn và nước.
• Thiết bị đóng cắt: Gồm Aptomat (MCCB, MCB), Contactor (khởi động từ), rơ le nhiệt để đóng ngắt mạch điện và bảo vệ quá tải.
• Bộ điều khiển trung tâm: Như PLC, mạch vi xử lý hoặc các loại rơ le trung tâm để lập trình vận hành tự động.
• Hệ thống truyền dẫn: Thanh cái đồng (Busbar) dùng cho dòng điện lớn và hệ thống dây dẫn điều khiển được đi gọn gàng trong máng cáp.
• Phụ kiện đi kèm: Đèn báo pha, nút nhấn hệ thống, đồng hồ đo dòng/áp (V, A), quạt thông gió hoặc điều hòa làm mát tủ

Phân loại các tủ điện công nghiệp phổ biến

Tùy theo mục đích sử dụng và vị trí lắp đặt, tủ điện công nghiệp được chia thành nhiều loại khác nhau:

• Tủ điện phân phối tổng (MSB): Nhận nguồn điện chính từ trạm biến áp để phân phối cho toàn bộ hệ thống; cấu trúc lớn, dòng định mức cao.
• Tủ điện phân phối nhánh (DB): Lắp đặt sau tủ MSB, cấp điện trực tiếp cho các nhóm thiết bị hoặc từng tầng của tòa nhà
• Tủ điều khiển động cơ (MCC): Chứa các bộ khởi động trực tiếp, khởi động sao-tam giác hoặc biến tần để vận hành và bảo vệ các động cơ, bơm, băng tải công suất lớn.
• Tủ điều khiển tự động (PLC): Vận hành tự động theo chương trình được lập trình sẵn, dùng cho các dây chuyền sản xuất phức tạp.
• Tủ điện bù công suất phản kháng (Tủ tụ bù): Giúp nâng cao hệ số công suất (Cos φ), giảm tổn thất điện năng và tránh bị phạt tiền điện lực.
• Tủ chuyển đổi nguồn tự động (ATS): Tự động chuyển đổi giữa nguồn điện lưới và máy phát điện dự phòng khi xảy ra sự cố mất điện.

Chức năng và vai trò cốt lõi

• Đảm bảo an toàn: Cách ly con người với các thiết bị mang điện nguy hiểm; tự động ngắt mạch khi có sự cố ngắn mạch, quá tải hoặc rò điện.
• Vận hành liên tục: Giúp hệ thống điện hoạt động ổn định, giảm thiểu thời gian dừng máy do sự cố, tăng tuổi thọ cho máy móc nhà xưởng.
• Tối ưu hóa sản xuất: Hỗ trợ tự động hóa các công đoạn thủ công nhờ tích hợp các bộ lập trình tiên tiến.

Ưu điểm, lưu ý, xu hướng sử dụng tủ điện công nghiệp

Ưu điểm: Việc sử dụng tủ điện công nghiệp giúp nâng cao mức độ an toàn cho hệ thống điện, đồng thời tạo sự thuận tiện trong quản lý và bảo trì. Hệ thống điện được vận hành ổn định hơn, hạn chế sự cố và đáp ứng tốt các yêu cầu kỹ thuật, an toàn theo tiêu chuẩn hiện hành.

Những lưu ý: Khi thiết kế tủ điện, cần tính toán chính xác công suất và tải tiêu thụ để tránh quá tải hoặc lãng phí. Việc tuân thủ các tiêu chuẩn kỹ thuật như IEC, TCVN và quy định an toàn điện là yêu cầu bắt buộc. Bên cạnh đó, bố trí thiết bị khoa học, dễ thao tác sẽ giúp quá trình vận hành và bảo trì thuận tiện hơn. Lựa chọn đơn vị thiết kế – sản xuất uy tín cũng là yếu tố quan trọng để đảm bảo chất lượng và độ bền của tủ điện.

Xu hướng phát triển: Tủ điện công nghiệp ngày càng được tích hợp các giải pháp công nghệ mới như tự động hóa thông minh, giám sát từ xa, tiết kiệm năng lượng và kết nối hệ thống quản lý trung tâm. Xu hướng này giúp doanh nghiệp tối ưu chi phí vận hành, nâng cao hiệu quả sản xuất và dễ dàng quản lý hệ thống điện trong dài hạn.

Kết luận tủ điện công nghiệp

Tủ điện công nghiệp giữ vai trò trung tâm trong mọi hệ thống điện công nghiệp hiện đại. Việc thiết kế, lắp đặt và sử dụng tủ điện đúng tiêu chuẩn không chỉ đảm bảo an toàn mà còn góp phần nâng cao hiệu suất vận hành cho toàn bộ công trình.
